세상 모든 새로움의 시작 다시 모든 것을 새롭게: 디오가 그 동안 경험하지 못한 혁신적인 기술이 집약된 차세대 표면처리시스템 UV Activator2를 드디어 공식 런칭 했습니다.
UV Activator2는 SLA 표면 처리된 티타늄 표면에 자외선을 이용한 광조사 처리로 소수성의 티타늄 표면에 있는 탄화수소 물질 등
다양한 유기불순물의 흡착을 제거함으로써 표면을 친수화(Hydrophilic) 시키는 표면처리 시스템입니다.

현재까지 공정단위에서 진행되기 위하여 연구된 치과용 티타늄 표면처리 방법의 장점들과 골융합에 유리한 표면의 친수성 획득이라는 장점들을
모두 가질 수 있는 차세대 표면처리 방법으로 인정받고 있습니다. 또한 UV Activator2 는 기존 시스템의 UV 광선 투과흡수 및 손실을 완벽하게
보완하며 ‘UV Irradiation Time’을 20분에서 20초대로 획기적으로 줄였습니다.

혁신에 혁신을 더했다는 평가와 함께 벌써부터 국내 임상가들의 기대를 한몸에 받고 있습니다.

20초의 기적!

친수성 테스트(경북대)

UV조사 전

물방울이 스며들지 않고 맺힘

UV조사 후

물방울이 즉시 흡수됨

UV조사 방법


구분	습식	건식
구분	습식	UV-A파장	UV-C파장
조사 방법 및 조사 시기	생산 과정에서 UV조사 용액에 담궈 유통	사용 전 UV조사	사용 전 UV조사
조사 시간		20시간 이상	단 20초

조사 시간 3,600배 단축

20초의 기적!: 20초만에 티타늄 표면 개질 (소수성 → 친수성)

개질[改質, Reforming]: 촉매의 작용에 의하여 탄화수소의 구조를 변화시켜 표면을 개선시킴

UV Activator의 활용

티타늄 표면의 이물질(탄화수소 등의 유기물)을 말끔히 제거하세요!

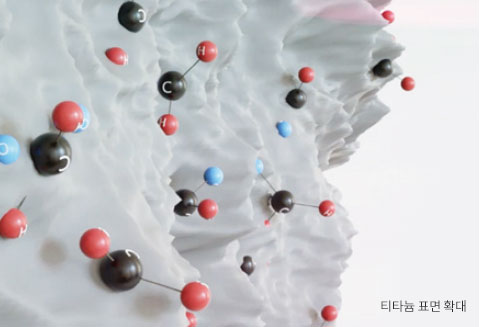

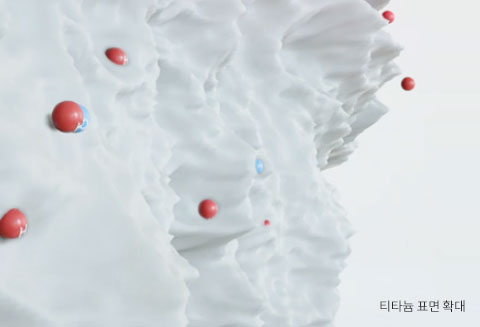

UV조사 전

시간의 경과에 따라 공기 중에 있던 탄화수소 등의
유기물이 티타늄 표면에 부착

Effect of UV Photofunctionalization on Osseointegration in Aged Rats
[UCLA치과대학 Takahiro Ogawa 교수 외]

UV조사 후

UV조사에 의한 광촉매 작용(UV Photofunctionalization)으로
티타늄 유기물을 제거하여 친수성 표면으로 전환

티타늄 표면의 이물질(탄화수소 등의 유기물)을 말끔히 제거하세요!

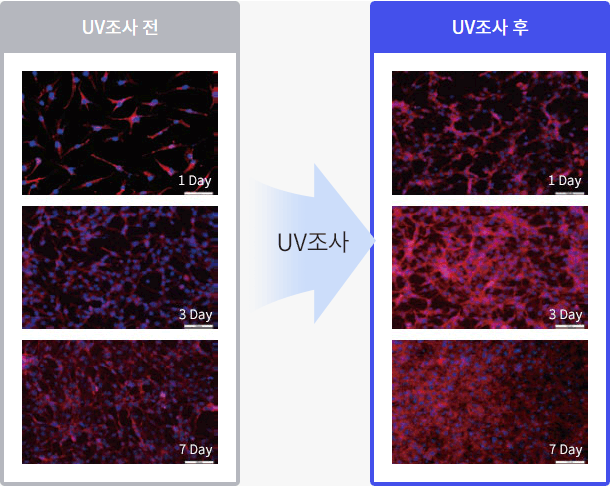

UV조사 후, 세포와 단백질 반응이 활발하게 증가!: MC3T3-E1 Proliferation; UV조사 Implant는 3일이후부터 세포 성장율이 급격히 증가

티타늄 표면의 이물질(탄화수소 등의 유기물)을 말끔히 제거하세요!

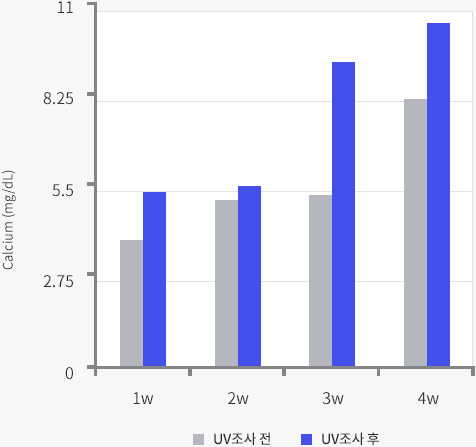

UV조사 후, 골형성능 증가!: MC3T3-E1 Mineralization; UV조사 Implant는 2~3주 사이 골형성능이 급격히 증가
UV조사 전 Implant는 3~4주 사이 골형성능이 급격히 증가

Design & Spec.

2가지 컬러(Pink/Blue) 타입

전원버튼 (On/Off button)

360˚ 원통형 UV Light로 빈틈없이!

건식 UV-C파장

시작버튼 (Start button)

도어버튼 (Door button)

사이즈 : 176 × 261 × 361mm
소비전력 : 최대 160W
중량 : 6kg
권장 UV Light 조사 시간 : 20초
회당 사용량 : 1pcs

임상기고문

임플란트 표면처리의 한계 극복!
UV조사 임플란트의 제안

대전 선치과병원 오민석 부장

Clinical Case Report

01Soft bone Case

약한 골질에 가이드 서저리를 이용한 UV Implant 식립: 뉴튼치과병원 손현락 원장

02상악동 발치 후 즉시식립 Case

Comparing bone integration strength of two different implant fextures: 밀레니엄연세치과 우영훈 원장

03상악 전치부 Case

가이드 서저리를 이용한 상악 전치부 발치 즉시 식립 Case: 여수모아치과병원 장정록 원장

당신은 어떤 덴티스트 입니까?
디지털은 당신이 생각한 만큼 바뀝니다.

만나보세요.
환자가 사랑하게 될 당신만의 새로운 디지털 솔루션.

결국 디지털, 결국 디오

UV Activator
UV Activator의 활용
Design & Spec.
임상기고문
Clinical Case Report

치식 No.	Imp. Size	Bone Density	ISQ 1st OP	ISQ 4Week
#36	DIO UVØ5.0 X 11.5	D3	76	85

Clinical Case Report: 상악동 발치 후 즉시식립 Case

Comparing bone integration strength of two different implant fixtures: 밀레니엄연세치과 우영훈 원장

50세 여성 / Generalized moderate to severe periodontitis / #16 missing, #17, #26 mob++
6개월 전 #16 발치 하였고 #17의 통증 및 흔들림을 주소로 내원하였음
심각한 치주염으로 #17 발치
Crestal Approach로 2~3mm sinus lifting 후 자가골 이식
#16 UF(II) Ø4.5X10mm HSA, #17 UF(II) Ø5.0X10mm UV로 식립
#17 Dehiscence 부위에 InterOss 0.25g 골이식

초진 파노라마
#16 발치 후 6개월 경과
#17 심한 치주염 상태
#16 CT
D3-D4 bone
8mm buccal
8mm palatal
#17CT
D3-D4 bone
Buccal dehiscence
4mm buccal
8mm palatal
골이식 과정
술후 파노라마
술후 2개월 구강 이미지


치식 No.	Imp. Size	Bone Density	식립 Torque	OP(BL/MD)	1Week	4Week	8Week
#16	DIO HSA Ø4.5 X 10	D3~D4	30N	80/80	80/80	80/80	81/81
#17	DIO UV Ø5.0 X 10	D3~D4	25N	30/73	30/73	32/75	37/82

#16은 SA implant, #17은 UV implant로 식립하여 두 개의 다른 implant의 골 결합력을 비교해 보았습니다.
수술 후 통상적 부종 및 동통 이외의 합병증은 없었으며 수술 당일, 1주 뒤, 4주 뒤, 8주 뒤 임플란트의 buccolingual(BL)과 mesiodistal(MD) 방향의 ISQ(DIO IDx) 수치를 측정하였습니다.
SA표면 처리된 #16 임플란트는 ISQ 수치의 큰 변화가 없었던 반면 식립 직전 UV light로 15분간 광활성화한 #17 임플란트는 4wk부터 8wk까지 지속적인 ISQ 수치의 향상을 볼 수 있었습니다.
골질이 좋지 않거나 부족하여 이식한 부위에 빠른 골유착에 도움이 될 것으로 생각됩니다.

Clinical Case Report: 상악 전치부Case

가이드 서저리를 이용한 상악 전치부 발치 즉시 식립 Case: 여수모아치과병원 장정록 원장

50세 남성 / 4년 전 첫 내원시부터 #11, 21의 동요가 있었으나 치료를 원치않아 G-fix로 고정, 탈락을 반복하다 발치 후 임플란트를 시술하기로 결정함
#11, 12, 21, 22 발치 후 #12, 22 부위에 골이식 및 디오나비 가이드를 활용하여 임플란트 식립 계획

술전 파노라마
#12
#11
#21
#22
술전 구강 이미지
디오나비 가이드 제작을 위해 트리오스 스캔 시행. 기존 보철물로 인한 artifact로 CT와 정합이 어려울 것 같아 디오 Resin marker를 부착한 모습

[디오나비 수술과정]

술후 파노라마
2주 후 구강이미지
최종 보철 후 파노라마
최종 보철 후 구강이미지


치식 No.	Imp. Size	1st OP	4개월 후
#12	DIO UV Ø4.0 X 11.5	72	80
#22	DIO UV Ø4.0 X 11.5	72	80

UV Implant 시술 후 2개월 뒤 최종 보철을 진행하고자 했으나 환자 사정상 4개월 뒤 마무리함
